淺談異形球體幕墻施工

蘇州出現多個異形球面項目。經過現場考察，從項目特點以及施工中的一些構造做法做一下探討。

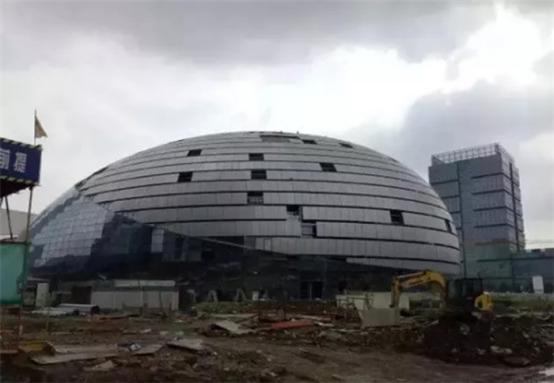

某異形球面項目，外包部分鋁板裝飾面。中間有單雙層幕墻，具體分為：支撐式夾板玻璃幕墻，內玻璃外鋁板裝飾雙層幕墻，單層鋁板裝飾幕墻。

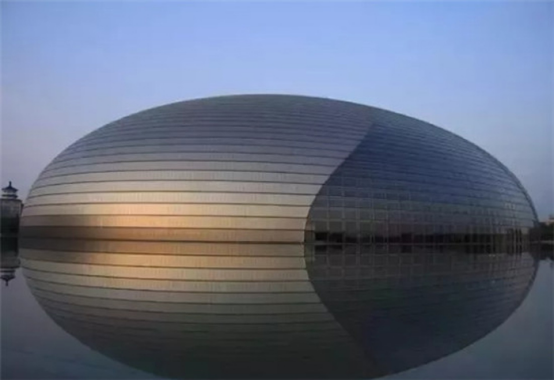

從圖片的各個視角可以看到一些項目的整體概況,很明顯的建筑大師“借鑒”了國家大劇院的造型方案，兩張對比圖其實就能發現一些“相似”處。

國家大劇院的造型不愧為大師設計，外形簡單明了，又獨具特色。蘇州某異形球面項目，被設計大師戲稱為水滴造型。完全符合整棟設計的腐蝕石材的鏤空造型，以柔克剛，水滴腐蝕石材流出的水滴。

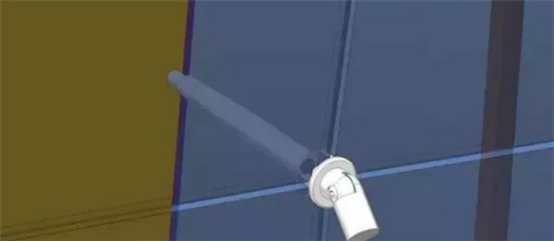

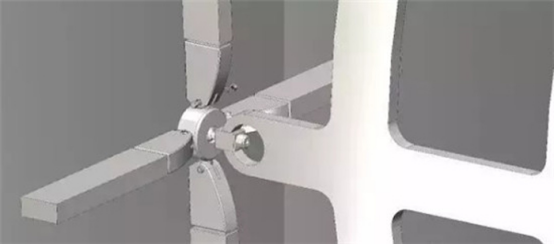

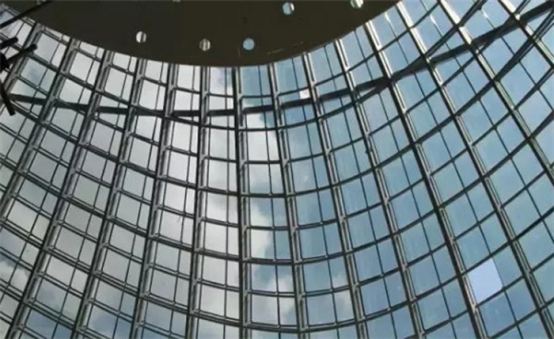

其內部結構也與國家大劇院相類似。主鋼結構國家大劇院是厚鋼片式不銹鋼夾板支撐件（附圖07、08），異形球體為鋼管式支撐件夾板玻璃幕墻。國家大劇院的鋁板幕墻其實是鈦金板，且全部為單弧形擬合異形球體。本次球體外部為單曲鋁板冷彎擬合異形曲面造型（附圖09）。

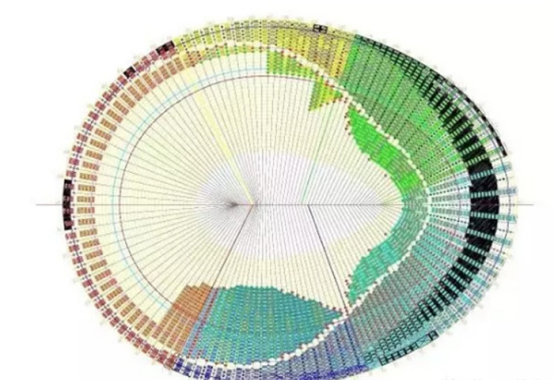

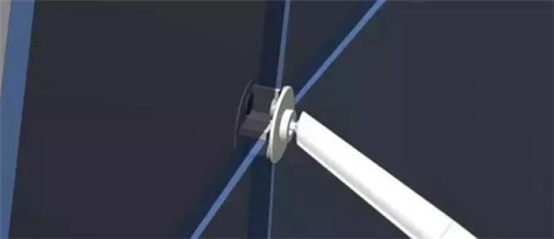

施工開始需要做的工作就是工程主要材料的下單。此類項目的問題是模型已經確定，且鋼結構都已現場完工，需要復測現場鋼結構的點位來確定玻璃幕墻的支座選用類型以及數量，以及安裝的具體位置以及控制點和空間角度。在項目部依靠全站儀的測繪點位后，反饋至球體的模型當中，依靠三維建模以及有理化設計思想指導，在規定方向后選出合理的支座控制角度（附圖10、11、12）。在展開平面圖中表示出支座的空間矩陣圖（附圖13）。

關于異形玻璃體在曲面擬合半徑較大的情況下，做出優化方案，以平板玻璃冷彎法去擬合異形曲面。在不超過翹曲高度20mm的情況下多層玻璃冷彎是可行的情況下，做玻璃的冷彎法模擬曲面，在經過半年的安裝實踐，玻璃沒有大面積破損，玻璃冷彎法確實可行。

關于玻璃的下單，建筑師提供模型分格不允許變化，因其異形的問題，玻璃規格就是每塊都不一樣，僅以平面軸網的東西向長軸為一半，大面相同，且實際情況是南北面也有不同，因此造成了需要區分大量玻璃規格和尺寸的問題。工作量較大。可以說的是玻璃板塊在一半的情況下，就有1500塊之多，且玻璃在標準平板情況下，尺寸均為異形，沒有正矩形，產生出一個問題，在異形玻璃中需要標識出玻璃尺寸的零點幾毫米的長度，否則就會出現給出整數長度的尺寸造成復繪制加工圖尺寸合圍不起來，有興趣的同事可以在平面圖中模擬一下。

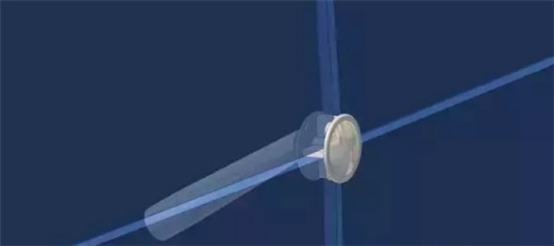

關于鋁板下單，因鋁板為單弧擬合，且規格較大（徑度方向?yàn)?/FONT>2200mm，緯度方向在1200mm），相關方案模型如附圖五：因鋁板是可以在一定方向上作冷彎變形的，且在翹曲角度不大的情況下，依靠鋼結構的定型作冷彎變形。使得鋁板拼接完成后實現異形曲面的效果。
